TTL_RS232L
Low Voltage TTL통신을 RS232레벨로 변환(+3.3V전원)
  판매가격     원  (부가세 포함)
  관련상품 포함가
  모델명 TTL_RS232L
  제조원 CPUPLAZA
  구매 적립금
  재고
  구매수량 EA  품절
함께구매
 RS232 연장 케이블 1.8M
 PC의 RS232(9PIN)를 연장 하는 Cable
2,970원

<P><FONT face=굴림 color=#000000>당사에서 판매하는 AVR보드 중 TTL레벨 통신만 지원하는 모델에<BR></FONT><FONT face=굴림 color=#000000>RS232통신을 하거나,&nbsp; 직접 자작한 보드중 TTL레벨의 통신 신호를<BR>PC에 연결하여 RS232통신을 하고자 할 때 사용합니다.</FONT></P>

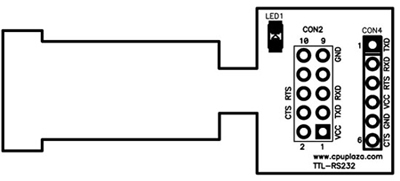

<P><FONT color=#000000><FONT face=굴림>[] </FONT><FONT face=굴림 color=#0080c0><FONT color=#0080ff>제품 사양</FONT><BR></FONT></FONT><FONT face=굴림 color=#000000>&nbsp;&nbsp;&nbsp; *&nbsp;TTL_RS232 통신 보드(3.3V에서 동작)<BR>&nbsp;&nbsp;&nbsp;&nbsp;* CPUPLAZA제품에 시리얼포트(2*5)에&nbsp;꽂아 RS232통신 가능<BR>&nbsp; &nbsp;&nbsp;* 1열 헤더(2.54mm) 지원(미삽)<BR><BR></FONT><FONT face=굴림><FONT color=#000000>[] <FONT color=#0080ff>기본 스펙</FONT><BR>&nbsp;&nbsp; &nbsp; * RX,TX,RTS,CTS,VCC,GND<BR>&nbsp;&nbsp;&nbsp; &nbsp;*&nbsp;동작 전원 :&nbsp;3.3V 에서 동작<BR></FONT><BR></FONT><FONT face=굴림 color=#000000>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;- 10PIN 사양<BR>&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;1: VCC(+3.3V)&nbsp; 2:&nbsp;N.C<BR></FONT><FONT face=굴림 color=#000000>&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;3: TXD&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp; 4: CTS<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;5: RXD&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp; 6: RTS<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 7:&nbsp;N.C &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 8: N.C<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;9:&nbsp;GND&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 10: N.C<BR><BR></FONT><FONT face=굴림 color=#000000>&nbsp;&nbsp;&nbsp;&nbsp; - 6PIN 사양<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;1: TXD<BR>&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;2: RXD<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;3:&nbsp;RTS<BR>&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;4: VCC(+3.3V)<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;5: GND<BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;&nbsp;6: CTS<BR><BR></FONT></P>
<P><FONT color=#400000><FONT face=굴림><FONT color=#000000><FONT color=#000000>[] </FONT><FONT color=#0080ff>제품&nbsp;지원</FONT><BR></FONT>&nbsp;&nbsp;&nbsp;&nbsp; </FONT><FONT color=#ff0000><FONT face=굴림>* </FONT><A href="http://www.cpuplaza.co.kr/board_view.php?data=idx%3D451%26pagecnt%3D0%26letter_no%3D8%26offset%3D0%26search%3D%26searchstring%3D%26present_num%3D6&amp;boardIndex=9"><FONT face=굴림 color=#ff0000>회로도및 자료</FONT></A><BR><BR><FONT face=굴림><FONT color=#0000a0>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;</FONT><FONT color=#000000>**</FONT><FONT color=#0000a0> </FONT><FONT color=#ff0000>적색을</FONT><FONT color=#000000>&nbsp;클릭하시면 자료실로 이동함니다.</FONT><FONT color=#000000> **</FONT></FONT><FONT color=#000000><FONT color=#000000><FONT color=#0000a0><FONT face=굴림 color=#000000>&nbsp;<BR></FONT></FONT></FONT></FONT></FONT></FONT><FONT color=#000000><BR><FONT face=굴림>[] </FONT><FONT face=굴림><FONT color=#0080c0><FONT color=#0080ff>제품&nbsp;구성</FONT><BR></FONT>&nbsp;&nbsp; &nbsp; * TTL_RS232L Board - 1개<BR>&nbsp;&nbsp;&nbsp; &nbsp;*&nbsp;Flat Cable 10PIN&nbsp;- 1개</FONT><FONT face=Tahoma><BR></FONT></FONT></P>
<P><FONT face=Tahoma color=#000000><IMG src="http://cpuplaza.co.kr/upload/editor/69218_ttl_rs232-02.jpg" align=absBottom></FONT></P>
<P><FONT face=Tahoma color=#000000></FONT>&nbsp;</P>
<P><FONT face=Tahoma color=#000000>&nbsp;</P>
<P><BR><BR></P></FONT>
<P><IMG src="http://cpuplaza.co.kr/upload/editor/86372_%C8%B8%BB%E7%C0%CC%B9%CC%C1%F6.jpg" align=absBottom><BR></P>
