   현재위치 : HOME > MSP430 > MSP430F16XX

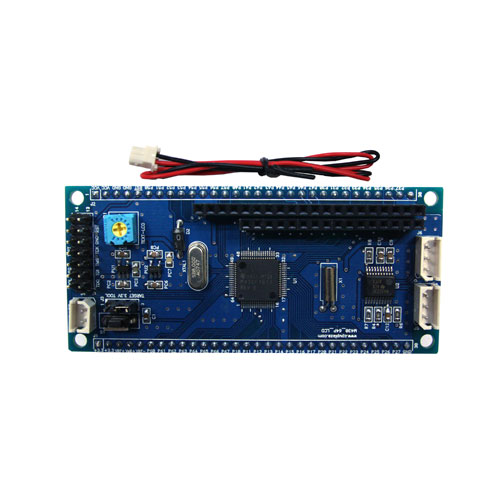

MSP430F1611_GrapLcd
초저전력 CPU, Text,Grap LCD 지원 헤더, RS-232 절전 모드, DC5 - 7V 전원
  판매가격     원  (부가세 포함)
  관련상품 포함가
  모델명 MSP430F1611_GrapLcd
  제조원 CPUPLAZA
  구매 적립금
  재고
  구매수량 EA  품절
함께구매
 MSP430F149_GrapLcd
 초저전력 CPU, Text,Grap LCD 지원 헤더, RS-232 절전 모드, DC5 - 7V 전원
38,500원
함께구매
 ABC016002A11-YBY-R
 16X2 Line,커넥터 양방향,Yellow Green Backlight,DC5V 동작
9,900원
함께구매
 TM0027Z_Conv_V2
 COB Type Graphic-LCD (128*64) 모듈-2.4mm 1열 헤더, 구동전원 3.3V, LED 5V
33,000원


[] 제품 사양

* 전원 : DC5.0 - 7V -> 내부 3.3V 500mA LDO(저전력 설계)
    * CPU  : MSP430F1611 : 330uA/1MHz,2.2V
    * 메모리 : 내부 FLASH 48KB+256B, 내부 RAM  10KByte
    * 내부 클럭(DCO) 지원 : 800Khz~5.4MHz
    * 외부 32.768KHz 클럭 지원
    * 외부 X2 8.0MHz 클럭 지원
    * 12-Bit A/D Converter
    * 12-Bit D/A Converter
    * JTAG 4Wire 방식 지원

* ALL PORT 확장 2열(2.54mm 헤더)

* UART-2CH RS-232(절전모드)방식 별도 헤더 지원

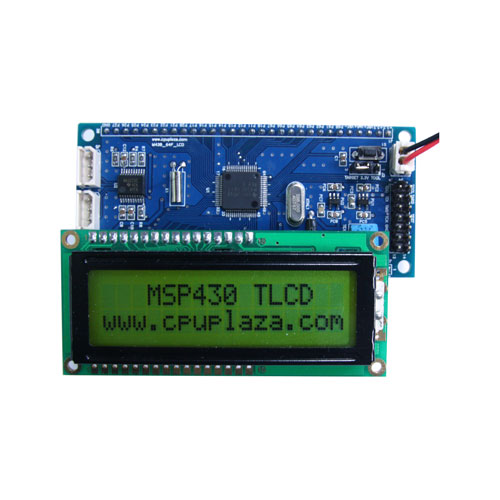

    * TEXT-LCD 모듈 장착 헤더 지원

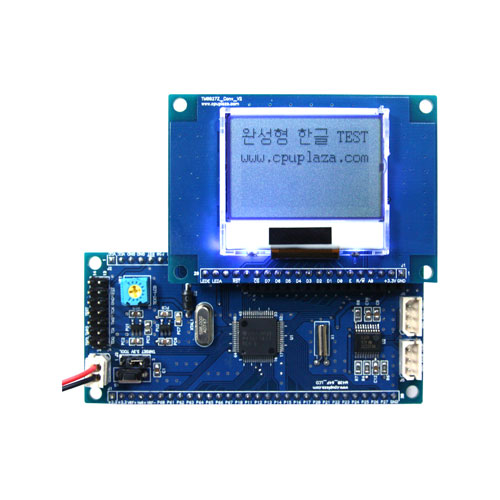

    * Grap-LCD COB Type 모듈 장착 헤더 지원

* 보드 크기 : 40mm*89mm

    * 개발툴
       - MSP-FET430-UIF(USB)
       -
MSP430-JTAG-PIF(페러럴 포트)

[] 제품 지원
     * 프로그램 및 유틸리티 커뮤니티->개발툴 자료실
        - MSPGCC+Dev-C++ 프로그램
        - MSPFet 다운로더 유틸리티
        - FET-Pro430 다운로더  유틸리티

     * 컴파일러
        - MSPGCC+Dev-C++
설치 방법(다운로드)

     * 프로젝트 생성 및 실행(디버그 사용법)
        - MSPGCC+Dev-C++ 프로그램(다운로드)
        -
MSPGCC+Dev-C++ JTAG 사용법(다운로드)
        -
IAR-MSP430 프로그램(다운로드)
        -
IAR-MSP430 JTAG 사용법(다운로드)

     * Graphic-LCD(TM0027Z_Conv_V2) 128*64 메뉴얼(다운로드)


* 예제(IAR-MSP430,MSPgcc+Dev-C++) 프로그램(다운로드)
        - CPU Clock 출력 테스트(DCO 3.6864MHz)
        - CPU Clock 출력 테스트(X2 CLK 8.0MHz)
        - CPU I/O 출력 테스트(DCO 4.8MHz)
        - UART1 테스트-ACLK(DCO 3.6864MHz/ACLK 32.768KHz)
        - UART1 테스트-SMCLK(DCO 3.6864MHz/SMCLK 3.6864MHz/ACLK 32.768KHz)
        - UART2 테스트-ACLK(DCO 3.6864MHz/ACLK 32.768KHz)
        - UART2 테스트-SMCLK(DCO 3.6864MHz/SMCLK 3.6864MHz/ACLK 32.768KHz)
        - 타이머 테스트(DCO 3.6864MHz)
        - PWM 테스트(DCO 3.6864MHz )
        - 12-Bit A/D 테스트(DCO 4..8MHz ) - RS-232 통신(ACLK 사용)으로 출력 ::  9600Bps,N,8,1
        - 12-Bit A/D 테스트(DCO 4..8MHz ) - Port1.0 으로 비교 판단 출력
        - 12-Bit D/A 테스트(DCO 4..8MHz ) - Port6.6 으로 0-2.5V 톱니파 출력
        - TEXT-LCD(16*2) 테스트(DCO 4..8MHz )
        - Graphic-LCD(128*64) 테스트(DCO 4..8MHz )
        - ZigBee 루프백(COM1-9600,N,8,1) 테스트(DCO 4..8MHz )

     * TI사 제공 예제
 프로그램(다운로드)
     * 회로도(다운로드)

    - TM0027Z_Conv_V2 모듈
      - Graphic-LCD  메뉴얼(다운로드)
      - Graphic-LCD  회로도(다운로드)


     * 커뮤니티 -> MSP430 자료실 참고 하세요.
     ** 적색은 자료실로 이동/파란색 다운로드 입니다 **

[] 제품 구성

* MSP430F1611_GrapLcd - 1장

* Power  Cable - 1EA
     * JTAG TOOL 별도 구매
